用于电池支撑和电流收集的铜箔和铝箔

电池是通过电化学反应将电极材料的化学能转化为电能的装置。根据电化学反应是否可逆,电池可分为一次电池和二次电池。

在现代电池设计中,电极中使用的电活性材料是粉末,这就需要在制造过程中有一个机械制成结构来固定这些粉末。铜箔或铝箔(精密微孔钢板网)作为电池网片,可作为支撑结构广泛应用于电池保护、电流收集器及为外部电路提供电气连接点。

功能
  • 提供支撑结构;
  • 作为阴阳极电流收集器;
  • 为外部电路提供电气连接点;
  • 延长二次电池的使用寿命。
一次电池

一次电池使用一次后即废弃,包括锌锰电池、碱性电池、银锌电池等等。

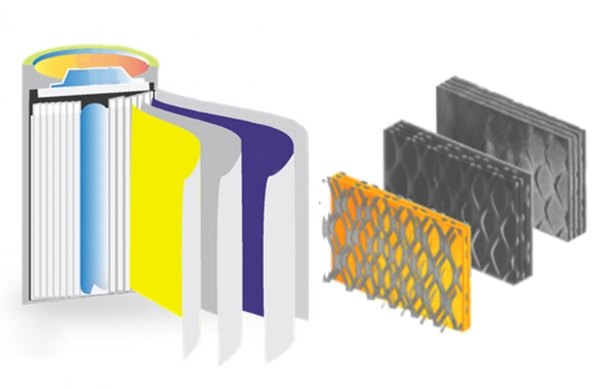

一次电池结构图
二次电池

二次电池可多次循环使用,包括镍镉电池、镍氢电池、锂离子电池和铅酸电池。

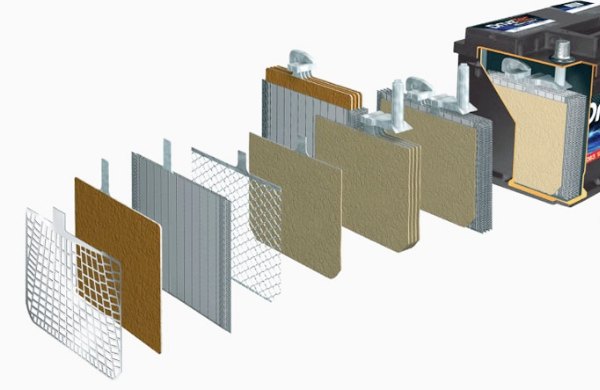

二次电池结构图
特点
  • 多种材料可供选择。银、铜、钛、镍和多种韧性金属可供选择以满足电池的导电性要求。
  • 灵活的规格为提高电池性能和满足特定的要求提供了更多可能性。
  • 3D增加了表面积,有助于存储更多的活性材料和提高电池充电及放电速率的能力。
  • 整体式结构可提供更好的导电性。
  • 先进的设备可保证精确的重量、厚度、开孔率和导电性。
  • 提供更好的粘结性能和更高的离子传输速率,从而产生更大的能量密度。
纯银精密微孔钢板网(适用于银锌电池)
材料 纯银带材
梗宽 0.06–0.09 mm
网孔尺寸 0.5 × 1.0 mm, 1.0 × 2.0 mm, 1.25 × 2.5 mm, 1.5 × 2.5 mm, 1.5 × 3.0 mm
宽度 21–240 mm ± 0.4 mm
总厚度 0.05–0.30 mm ± 0.01 mm
密度 100–400 g/m2 ± 20 g/m2
这边宽度 2.0–3.0 mm
柔韧性 180度展折10次以上不开裂
总长度 ≥ 300 m且只有2个接头
抗拉强度 ≥ 2.5 kg(样品宽度:40 mm,长度300 mm)
延伸率 ≤ 3%(样品宽度:40 mm,长度300 mm)
镀镍铜精密微孔钢板网(适用于镍锌电池)
材料 纯铜(含铜量 ≥ 99.9%)或黄铜(铜含量 ≥ 65%)
镍涂层厚度 1.5–1.8 μm
网孔尺寸 0.5 mm × 1.0 mm, 0.8 mm × 1.2 mm, 1.0 mm × 2.0 mm, 1.25 mm × 2.5 mm, 1.5 mm × 2.5 mm, etc.
总厚度 0.1–0.4 mm ± 0.01 mm
总宽度 21–300 mm ± 0.2 mm
折边宽度 2.0–2.5 mm ±0.5 mm
密度 150–500 g/m2 ± 10 g/m2
柔韧性 180度展折10次以上不开裂
总长度 ≥ 300 m且只有2个接头
钛箔(适用于离子交换膜燃料电池)
材料 TA1纯钛箔片(含钛量≥99.6%)
宽度 100 mm(可进行切割或折边)
厚度 0.05–0.25 mm ± 0.01 mm
密度 150 g/m2 ± 10 g/m2
网孔尺寸 0.75 × 1.25 mm
梗宽 0.25 mm
