用于雷电防护的铜箔和铝箔

碳纤维风力叶片正逐渐取代玻璃纤维叶片以适应风能更大输出功率的发展。

碳纤维风力叶片在增强叶片强度的同时减轻了叶片重量,使这些较大的涡轮机能够在较低风速下旋转。

但是碳纤维具有导电性,使其容易被闪电击中,但其导电性却不足以将能量引出叶片。这就需要为叶片添加额外防护以避免雷击造成的灾难性故障。

铜箔和铝箔广泛应用于用于雷电防护的复合叶片材料制造,以防止雷击造成的损坏并延长叶片的使用寿命。

精密微孔钢板网(铜箔或铝箔)具有良好的导电性。将铝箔/铜箔插入复合材料中,并将材料制成叶片,以便为风能提供一种轻质的屏蔽解决方案。此外,铜箔/铝箔还是一种解决复合材料电磁兼容性的理想材料。

当被闪电击中时,铜箔/铝箔可发挥关键性的导电性,有效地消散破坏性雷击,保护碳纤维层及延长叶片寿命。

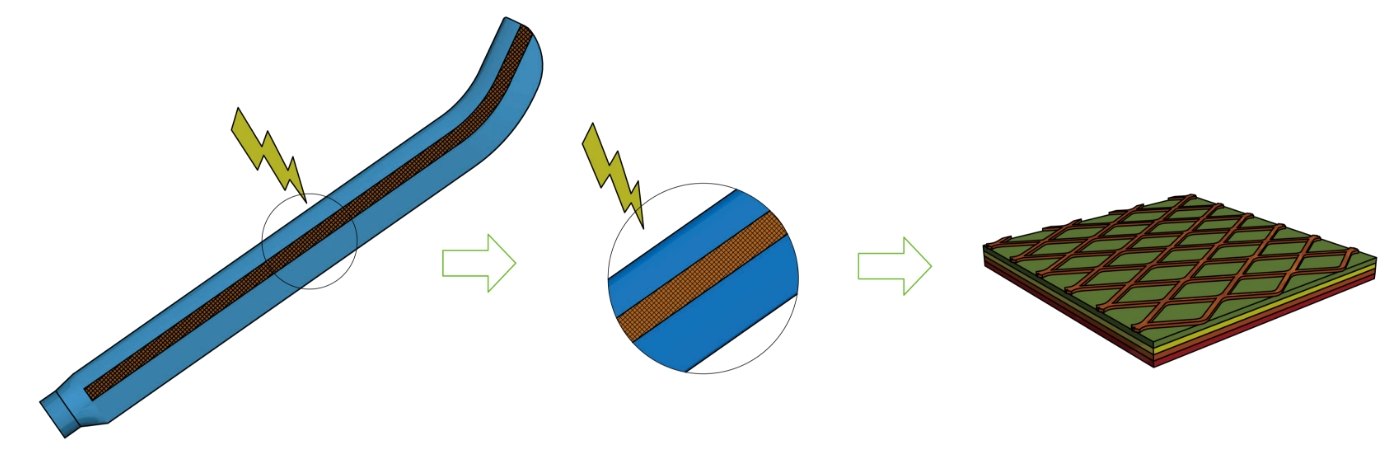

风力涡轮机叶片的避雷区及带有铜箔或铝箔复合材料
常用规格
材料
厚度 0.1 mm
梗宽 0.4 mm
短节距 1.47–1.752 mm
长节距 3.157 mm ± 5%
宽度 930 mm
长度 ≥ 80 m
总厚度 0.33 mm ± 10%
重量 390 g/m2
开孔率 55%
材料
厚度 0.26–0.3 mm
梗宽 0.33 mm
短节距 1.27–1.55 mm
长节距 3.157 mm ± 5%
宽度 630 mm
长度 ≥ 100m
总厚度 0.254 mm ± 10%
重量 815 g/m2 ± 10%
开孔率 64%
材料
厚度 0.1 mm
梗宽 0.3 mm
短节距 1.2 mm
长节距 2.0 mm
宽度 914 mm
长度 ≥ 100m
总厚度 0.15 mm ± 10%
重量 136 g/m2 ± 10%
风能中雷电防护网的其他常用规格
产品编号 重量(g/m2) 材料 长节距(mm) 总厚度(mm) 开孔率 长度(m)
YWSAL-49 49 铝1060 2 0.1 64% 80–300
YWSAL-78 78 铝1060 2 0.15 68% 80–300
YWSAL-136 136 铝1060 2 0.15 63% 80–300
YWSAL-36 36 铝1060 2 0.04 64% 80–300
YWSCU-78 78 纯铜 2.5 0.1 85% 80–300
YWSCU-107 107 纯铜 2.5 0.13 78% 80–300
YWSCU-140 140 纯铜 3.2 0.13 77% 80–300
YWSCU-195 195 纯铜 2.5 0.13 70% 80–300
YWSCU-390 390 纯铜 3.2 0.33 55% 80–300
YWSCU-420 420 纯铜 3.2 0.33 53% 80–300
YWSCU-815 815 纯铜 3.2 0.25 64% 80–300
YWSCU-78F 78 纯铜 2.5 0.05 85% 80–300
YWSCU-107F 107 纯铜 2.5 0.05 78% 80–300
YWSCU-140F 140 纯铜 3.2 0.08 77% 80–300
YWSCU-195F 195 纯铜 2.5 0.08 70% 80–300
应用

精密微孔钢板网广泛应用于风力涡轮机叶片制造,也可安装在 飞机、风力发电站涡轮机舱盖以及高空电器和设备上,以防止雷击并提供一定的屏蔽效效应。
